Quali sono le misure dei pannelli fotovoltaici ?

Ultimo aggiornamento: 20-11-2013
Voto:4/5 (7699 voti)

Le misure dei pannelli fotovoltaici disponibili in commercio sono ormai molto diversificate: ogni marca, ogni brand ha le proprie molteplici opzioni per ogni situazione di installazione. Oggi “sulla piazza” ci sono moduli fv per ogni tipo di applicazione: dal tetto a falde al tetto piano, fino alle più improbabili applicazioni su parti architettoniche degli edifici o strutture urbane: tettoie, pensiline, frangisole, balaustre, ecc…

Una delle prime questioni che deve affrontare chi vuole installare il fotovoltaico sul tetto della propria casa è quella dello spazio disponibile. Quanto spazio ho a disposizione? I moduli che riuscirò ad installare, mi basteranno a coprire il fabbisogno energetico della mia abitazione? La superficie che ho a disposizione è tutta utilizzabile in maniera proficua, o solo una piccola parte? Quanto produce un metro quadrato di pannelli fotovoltaici?

Questi dubbi sono i primi che si pone chi si accinge ad installare un impianto fotovoltaico.
La risposta principale a tutte queste domande dipende da “quali sono le misure dei pannelli fotovoltaici”  che vado ad installare.

Come regola generale possiamo dire che i tre principali tipi di pannelli oggi utilizzati hanno tre diversi livelli di rendimento per metro quadrato e quindi misure diverse per potenza generata:

  • i pannelli in silicio monocristallino sono in genere i più efficienti. Cioè: hanno bisogno di meno spazio per produrre più energia;
  • i pannelli in silicio policristallino sono poco mene efficienti dei primi
  • i pannelli a film sottile sono quelli “meno efficienti” (cioè: hanno bisogno di più spazio per produrre la stessa energia), ma hanno altre importanti qualità: riescono infatti a produrre meglio in condizioni di scarso irraggiamento diretto.

.

In genere un pannello fotovoltaico produce da 140 ad oltre 200 watt di potenza elettrica per metro quadrato: ci sono moduli fv da 200 fino ad oltre 300 watt.

Dunque: quanto misurano i più comuni pannelli fotovoltaici? E quanto producono?

Vediamo, a titolo d’esempio, solo le misure dei pannelli solari maggiormente diffusi.
Ovviamente ogni modello di ogni marchio avrà specifiche caratteristiche in termini di prestazioni, rendimenti, caratteristiche meccaniche, colore e misure. Per le dimensioni, però, possiamo dare qualche indicazione per capire mediamente quanto spazio possono occupare i pannelli fotovoltaici sul tetto e quanto possono produrre in relazione alla superficie occupata.

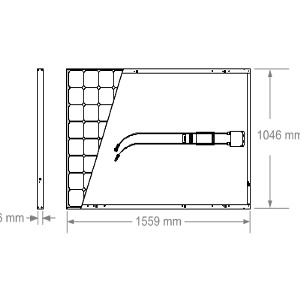

misure pannelli fotovoltaici

Le misure dei pannelli fotovoltaici. Un esempio

Pannelli Conergy Power Plus policristallini da 230-250 watt l’uno

Altezza: 165,1 cm
Larghezza: 98,6 cm
Spessore: 6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato:  147,43 watt



Pannelli Conergy Power Plus monocristallini da 245-265 watt l’uno

Altezza: 165,1 cm
Larghezza: 98,6 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato: 156,64  watt



Pannelli SunPower X21 335

Altezza: 155,9 cm
Larghezza: 104,6 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 96

Potenza generata per metro quadrato:  205,43 watt



Pannelli SunPower X21 345

Altezza: 155,9 cm
Larghezza: 104,6 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 96

Potenza generata per metro quadrato:  211,56 watt



Pannelli SunPower E20 327

Altezza: 155,9 cm
Larghezza: 104,6 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 96

Potenza generata per metro quadrato:  200,52 watt



Pannelli SunPower E19 320

Altezza: 155,9 cm
Larghezza: 104,6 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 96

Potenza generata per metro quadrato:  196,23 watt



Pannelli SunPower E20 245

Altezza: 155,9 cm
Larghezza: 79,8 cm
Spessore: 4,6 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 72

Potenza generata per metro quadrato:  196,93 watt



Pannelli Solarworld Sunmodule Plus SW  da 240 a 255 watt poly (silicio policristallino)

Altezza: 167,5 cm
Larghezza: 100,1 cm
Spessore: 3,1 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato:  circa 152 watt



Pannelli Solarworld Sunmodule Protect SW 260 poly

Altezza: 167,5 cm
Larghezza: 100,1 cm
Spessore: 3,1 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato:  155,07 watt



Pannelli Suntech STP 265S – 20/Wd Monocristallino

Altezza: 164 cm
Larghezza: 99,2 cm
Spessore: 3,5 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato:  162,89 watt



Pannelli Suntech STP 255S – 20/Wd Monocristallino

Altezza: 164 cm
Larghezza: 99,2 cm
Spessore: 3,5 cm
Dimensione cella fv: 15,6 x 15,6 cm
Numero di celle: 60

Potenza generata per metro quadrato:  156,74 watt

“Tecnologie energetiche pulite, fotovoltaico, fonti rinnovabili: queste le leve per uno sviluppo sostenibile e consapevole. Il giornalismo ambientale e le nuove tecnologie sono ottimi strumenti di condivisione per tracciare nuove strade”

Alessandro Fuda
